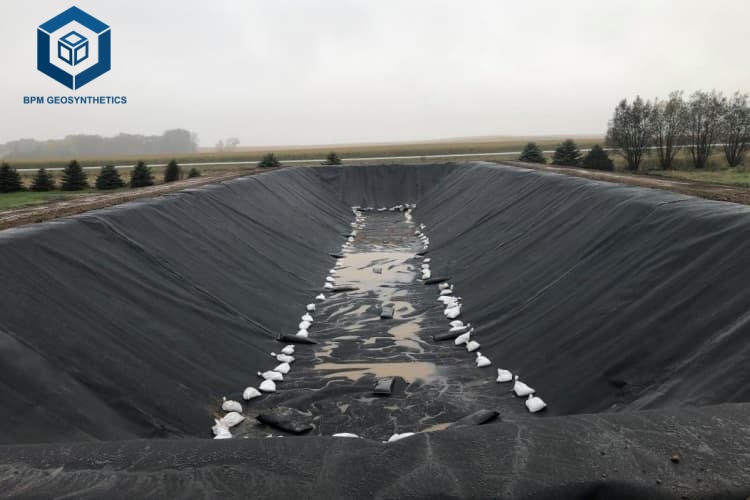

تفاصيل تصميم خندق تثبيت بطانة البولي إيثيلين عالي الكثافة: دليل هندسي
ما هي تفاصيل تصميم خندق تثبيت بطانة HDPE؟
تفاصيل تصميم خندق تثبيت بطانة البولي إيثيلين عالي الكثافةيشير هذا إلى المواصفات الهندسية لخندق محفور يُستخدم لتثبيت محيط بطانة غشائية أرضية، ومنع انزلاقها بفعل الرياح أو شد المنحدرات أو الضغط الهيدروليكي. بالنسبة لمهندسي الإنشاءات المدنية، ومقاولي الهندسة والمشتريات والإنشاء، ومديري المشتريات، يُعد فهم تفاصيل تصميم خندق تثبيت بطانة البولي إيثيلين عالي الكثافة (HDPE) أمرًا بالغ الأهمية لاستقرار البطانة، والامتثال للوائح، وسلامة الاحتواء على المدى الطويل. يجب أن يراعي تصميم خندق التثبيت بشكل صحيح ما يلي: أبعاد الخندق (العمق 0.6-1.2 متر، العرض 0.3-0.6 متر)، والميل الجانبي (من 1:1 إلى 2 أفقي:1 رأسي)، ومادة الردم (الطين المضغوط أو الخرسانة)، وطول غرس البطانة (0.5-1.0 متر). يقدم هذا الدليل تحليلًا هندسيًا لتفاصيل تصميم خندق تثبيت بطانة البولي إيثيلين عالي الكثافة (HDPE): خندق التثبيت مقابل دعامة خرسانية، وحساب مقاومة الانزلاق، وتسلسل الإنشاء، ومعايير القبول لبطانات مدافن النفايات، وأحواض ترشيح أكوام التعدين، وبطانات البرك، والأغطية العائمة.
المواصفات الفنية لتصميم خندق تثبيت بطانة البولي إيثيلين عالي الكثافة (HDPE) - التفاصيل
يحدد الجدول أدناه المعايير الأساسية لتصميم خندق تثبيت بطانة البولي إيثيلين عالي الكثافة وفقًا لمعايير GRI ومعايير الصناعة.
| المعلمة | القيمة النموذجية | الأهمية الهندسية | |
|---|---|---|---|
| عمق الخندق | 0.6 – 1.2 متر (2 – 4 قدم) | عمق كافٍ لتطوير مقاومة السحب. الخنادق الضحلة معرضة لخطر سحب البطانة تحت الضغط. | |
| عرض الخندق (من الأسفل) | 0.3 – 0.6 متر (1 – 2 قدم) | يجب أن يستوعب العرض طية البطانة وضغط الردم.}, | |
| منحدر جانبي (حفر) | من 1H:1V إلى 2H:1V (حسب استقرار التربة) | يمنع انهيار جدار الخندق أثناء الإنشاء ووضع البطانة. | |
| طول تثبيت البطانة | من 0.5 إلى 1.0 متر داخل الخندق | يؤدي التثبيت الأطول إلى زيادة مقاومة السحب. وهذا أمر بالغ الأهمية لتفاصيل تصميم خندق تثبيت بطانة البولي إيثيلين عالي الكثافة. | |
| مواد الردم (التربة) | الطين المضغوط (≥ 95% من الكثافة القياسية وفقًا لبروكتور) | يوفر مقاومة احتكاكية. يتطلب الرمل غلافًا من النسيج الأرضي لمنع انتقاله. | |
| مادة الردم (الخرسانة الميتة) | خرسانة منخفضة المقاومة (10–15 ميجاباسكال) | للتطبيقات ذات الشد العالي (المنحدرات الحادة، والأغطية العائمة). | |
| غطاء فوق البطانة (التربة) | الحد الأدنى 0.3 متر (12 بوصة) | يحمي البطانة من الأشعة فوق البنفسجية والتلف الميكانيكي وحفر الحيوانات. | |
| مقاومة السحب (مرساة التربة) | ≥ ضعف قوة الشد المحسوبة (معامل الأمان 2) | يتم تحديد ذلك من خلال هندسة الخندق، وزاوية احتكاك التربة، وواجهة البطانة والتربة. | |
| غلاف من النسيج الأرضي (لردم الرمل) | غير منسوج ≥ 200 جم/م² | يمنع انتقال التربة الناعمة عبر الرمال. |
الوجبات الجاهزة الرئيسية:تتطلب تفاصيل تصميم خندق تثبيت بطانة البولي إيثيلين عالي الكثافة عمقًا يتراوح بين 0.6 و1.2 متر، وعرضًا يتراوح بين 0.3 و0.6 متر، وعمق دفن يتراوح بين 0.5 و1.0 متر، وردمًا من الطين المضغوط. ويُستخدم دعامة خرسانية ثابتة في تطبيقات الشد العالي.
بنية المواد وتكوينها: مكونات خندق التثبيت
يُعد فهم وظيفة كل مكون أمرًا ضروريًا لتصميم خندق تثبيت بطانة البولي إيثيلين عالي الكثافة بشكل صحيح.
| عنصر | مادة | الوظيفة في نظام التثبيت | |
|---|---|---|---|
| بطانة غشائية أرضية | البولي إيثيلين عالي الكثافة (أملس أو خشن) | يمتد من المنحدر إلى الخندق؛ ويوفر حاجزًا غير منفذ للماء. | |
| حفر خندق التثبيت | طبقة أساسية مضغوطة أو تربة أصلية | يوفر هندسة لتضمين البطانة وردمها. | |
| الردم (التربة) | الطين المضغوط (≥ 95% بروكتور) يطور مقاومة احتكاكية لمقاومة السحب. | ||
| رجل ميت خرساني (اختياري) | الخرسانة منخفضة المقاومة (10-15 ميجا باسكال) | يوفر تثبيتًا إيجابيًا للتطبيقات عالية التوتر.}, | |
| تغطية التربة了一起التربة المحلية أو المستوردة (≥ 0.3 م) | يحمي البطانة من الأشعة فوق البنفسجية والتلف الميكانيكي وتجمد التربة. |
البصيرة الهندسية:تعتمد تفاصيل تصميم خندق تثبيت بطانة البولي إيثيلين عالي الكثافة على مقاومة الاحتكاك بين البطانة والردم. تزيد الأغشية الأرضية ذات الملمس الخشن من مقاومة السحب بنسبة 30-50% مقارنةً بالأغشية الملساء.
عملية إنشاء خندق تثبيت بطانة البولي إيثيلين عالي الكثافة
تسلسل بناء خطوة بخطوة لتصميم خندق تثبيت بطانة البولي إيثيلين عالي الكثافة.
المسح والتخطيط:حدد محاذاة الخندق عند محيط البطانة. تأكد من الارتفاعات بالنسبة للميل.
التنقيب:احفر الخندق إلى العمق المحدد (0.6-1.2 متر) وعرض القاع (0.3-0.6 متر). اجعل جوانب الخندق مائلة بنسبة 1 أفقي:1 رأسي إلى 2 أفقي:1 رأسي. أزل الأحجار الحادة.
إعداد الطبقة التحتية:قم بتسوية قاع الخندق وجوانبه. أزل النتوءات التي يزيد طولها عن 12 مم.
وضع الخطوط الملاحية المنتظمة:قم بتمديد الغشاء الأرضي داخل الخندق. تأكد من وجود طول تثبيت كافٍ (0.5-1.0 متر). قم بطي البطانة لتتوافق مع شكل الخندق دون تجاعيد.
وضع الردم (مرساة التربة):ضع طبقة الردم على مراحل (150-200 مم). اضغطها حتى تصل كثافتها إلى 95% على الأقل من الكثافة القياسية وفقًا لاختبار بروكتور. تجنب إتلاف البطانة باستخدام معدات الضغط.
بديل: رجل ميت خرساني:بالنسبة للتطبيقات التي تتطلب تحمل شد عالي، يُصب الخرسانة منخفضة المقاومة (10-15 ميجا باسكال) في الخندق فوق البطانة. لا حاجة للدمك.
تغطية التربة:ضع طبقة من التربة لا تقل عن 0.3 متر فوق الخندق الذي تم ردمه لحماية البطانة من الأشعة فوق البنفسجية والتلف الميكانيكي.
ضبط الجودة:تحقق من أبعاد الخندق، وطول التثبيت، وضغط الردم، وسلامة البطانة بعد الردم.
مقارنة الأداء: خندق تثبيت التربة مقابل دعامة خرسانية
مقارنة طريقتين أساسيتين لتصميم خندق تثبيت بطانة البولي إيثيلين عالي الكثافة (HDPE) بتفاصيل دقيقة.
| نوع المرساة | مقاومة الانسحاب | يكلف | تعقيد التثبيت | التطبيقات النموذجية |
|---|---|---|---|---|
| خندق تثبيت التربة (الطين المضغوط) | متوسط إلى مرتفع (يعتمد على العمق واحتكاك التربة) | قليل | منخفضة إلى معتدلة | بطانات مدافن النفايات، بطانات البرك، المنحدرات المنخفضة إلى المتوسطة (≤ 3 أفقي: 1 رأسي)، |
| خندق الرجل الميت الخرساني | مرتفع جداً (تثبيت إيجابي) | عالي (الخرسانة، القوالب، الصب) | معتدلة إلى عالية | المنحدرات الشديدة (> 3 أفقي: 1 رأسي)، والأغطية العائمة، ومناطق الرفع بفعل الرياح العاتية. |
| خندق رملي مغطى بنسيج جيوتكستيل | معتدل | واسطة | معتدل | المناطق التي لا تتوفر فيها التربة الطينية؛ تتطلب استخدام غلاف من النسيج الأرضي لمنع هجرة الطين. |
خاتمة:تستخدم تفاصيل تصميم خندق تثبيت بطانة البولي إيثيلين عالي الكثافة عادةً خنادق تثبيت التربة في معظم التطبيقات. ويلزم استخدام دعامات خرسانية ثابتة للمنحدرات الشديدة، والأغطية العائمة، أو المناطق المعرضة للرياح العاتية.
التطبيقات الصناعية لتصميم خنادق التثبيت باستخدام بطانة البولي إيثيلين عالي الكثافة
تختلف متطلبات خندق التثبيت باختلاف التطبيقات.
بطانات قاع مكب النفايات (قاعدة مسطحة):عمق خندق التثبيت المحيطي 0.6-0.9 متر، ردم التربة. عمق غرس البطانة 0.5 متر.
المنحدرات الجانبية لمكب النفايات (≤ 3 أفقي: 1 رأسي):خندق تثبيت عند قمة المنحدر. العمق 0.9-1.2 متر. يفضل استخدام غشاء أرضي محكم لزيادة الاحتكاك.
منصات ترشيح أكوام التعدين (منحدرات شديدة الانحدار، > 3 أفقي: 1 رأسي):يلزم حفر خندق تثبيت خرساني. العمق من 0.6 إلى 1.0 متر مع ردم خرساني.
بطانات البرك (المنحدرات المنخفضة):خندق تثبيت التربة البسيط، بعمق 0.6 متر. بالنسبة للأغطية العائمة، يلزم وجود دعامة خرسانية.
أغطية عائمة (خزانات مياه الشرب):خندق تثبيت خرساني حول المحيط. يتطلب رفع الرياح الشديدة تثبيتًا قويًا.
الاحتواء الثانوي (مزارع الخزانات):خندق تثبيت محيطي مع ردم ترابي. العمق 0.5-0.8 متر.
مشاكل شائعة في الصناعة في تصميم خنادق تثبيت بطانة البولي إيثيلين عالي الكثافة
حالات فشل واقعية ناتجة عن تصميم أو بناء غير سليم لخندق التثبيت.
المشكلة الأولى: انزلاق البطانة من الخندق الضحل (بفعل الرياح)
السبب الجذري:عمق الخندق أقل من 0.6 متر، طول التثبيت غير كافٍ. تجاوزت قوة رفع الرياح مقاومة السحب.حل:قم بزيادة عمق الخندق إلى 0.9 متر على الأقل، وطول التثبيت إلى 0.75 متر على الأقل. في المناطق المعرضة للرياح الشديدة، استخدم دعامة خرسانية. يُعد هذا الخطأ في تصميم خندق تثبيت بطانة البولي إيثيلين عالي الكثافة شائعًا في الأغطية العائمة.
المشكلة الثانية: انهيار جدار الخندق أثناء الإنشاء
السبب الجذري:المنحدر الجانبي شديد الانحدار (> 1 أفقي:1 رأسي) في التربة غير المستقرة.حل:قم بتسوية المنحدر الجانبي بنسبة 2 أفقي:1 رأسي أو استخدم دعامات. قم بضغط جدران الخندق.
المشكلة الثالثة: تلف البطانة بسبب معدات ضغط الردم
السبب الجذري:معدات ضغط ثقيلة تعمل مباشرة فوق البطانة في الخندق.حل:استخدم معدات دك خفيفة (لوحة اهتزازية) أو مدكات يدوية داخل الخندق. ضع الطبقة الأولى يدويًا.
المشكلة الرابعة: إغفال استخدام غلاف الجيوتكستيل في ردم الرمال - انتقال المواد الناعمة
السبب الجذري:تم استخدام ردم رملي بدون غلاف من النسيج الأرضي. تسللت المواد الناعمة إلى الرمل، مما قلل من التصريف ومقاومة الشد.حل:قم بتغليف الرمل بنسيج جيوتكستيل غير منسوج (≥ 200 جم/م²) قبل الردم.
عوامل الخطر واستراتيجيات الوقاية لتصميم خندق تثبيت بطانة البولي إيثيلين عالي الكثافة
المخاطر: عدم كفاية عمق الخندق لتحمل شد المنحدر:تنزلق البطانة للخارج تحت تأثير حمل الشد الناتج عن المنحدر.التخفيف:احسب مقاومة السحب بناءً على زاوية الميل، وسماكة البطانة، واحتكاك التربة. يجب أن يكون العمق ≥ 0.9 متر للمنحدرات التي تزيد عن 3 أفقي: 1 رأسي.
المخاطر: عدم وجود غطاء ترابي فوق خندق التثبيت:يؤدي التعرض للأشعة فوق البنفسجية إلى تدهور البطانة في موقع الخندق.التخفيف:قم بتغطيتها بطبقة لا تقل عن 0.3 متر من التربة أو الخرسانة في غضون 7 أيام من التركيب.
المخاطر: عدم وضع البطانة في منتصف الخندق:يؤدي التثبيت غير المتساوي إلى تقليل قدرة السحب من جانب واحد.التخفيف:ضع البطانة في منتصف الخندق؛ ثم قم بطيها بالتساوي.
المخاطر: تجمد التربة في المناخات المتجمدة:يمكن أن تؤدي العدسات الجليدية الموجودة في الردم إلى رفع خندق التثبيت.التخفيف:قم بتمديد الخندق إلى ما دون مستوى تجمد التربة (عادةً ما بين 0.6 و 1.2 متر حسب المناخ). استخدم ردمًا حبيبيًا مزودًا بنظام تصريف.
دليل الشراء: كيفية تحديد تفاصيل تصميم خندق تثبيت بطانة البولي إيثيلين عالي الكثافة
اتبع قائمة التحقق المكونة من 8 خطوات لاتخاذ قرارات الشراء بين الشركات.
تحديد زاوية الميل وقوى الشد:تتطلب المنحدرات الأكثر انحدارًا خنادق أعمق أو حاجزًا خرسانيًا.
حدد أبعاد الخندق:العمق 0.6-1.2 م، العرض السفلي 0.3-0.6 م، المنحدر الجانبي 1H:1V إلى 2H:1V.
حدد طول التضمين:الحد الأدنى 0.5 متر؛ زيادة إلى 0.75-1.0 متر لتطبيقات الشد العالي.
حدد نوع المرساة:تُستخدم مثبتات التربة (الطين المضغوط) في معظم التطبيقات. أما دعامات الخرسانة فتُستخدم في المنحدرات الشديدة (أكثر من 3 أفقي: 1 رأسي)، أو الأغطية العائمة، أو في حالة الرياح العاتية.
حدد درجة ضغط الردم:≥ 95% من كثافة "بروكتور" القياسية لمرساة التربة. أما بالنسبة للخرسانة، فيُحدد استخدام خرسانة منخفضة المقاومة بقوة 10–15 ميجاباسكال.
يلزم استخدام غلاف من النسيج الأرضي في حالة استخدام ردم رملي:غير منسوج ≥ 200 جم/م².
اطلب نموذجًا أوليًا لخندق المرساة:قم بإنشاء قسم اختبار بطول 10 أمتار للتحقق من الأبعاد والضغط وسلامة البطانة.
تضمين نقاط التوقف الخاصة بضمان الجودة/مراقبة الجودة:تحقق من أبعاد الخندق قبل وضع البطانة، وضغط الردم أثناء وضع البطانة، والغطاء النهائي.
دراسة حالة هندسية: تفاصيل تصميم خندق تثبيت بطانة البولي إيثيلين عالي الكثافة لمنحدر مكب النفايات
نوع المشروع:منحدر جانبي لمكب النفايات (3 أفقي: 1 رأسي) مع بطانة من غشاء أرضي من البولي إيثيلين عالي الكثافة.
موقع:أوروبا الوسطى.
حجم المشروع:مساحة المنحدر 25000 متر مربع.
تفاصيل تصميم خندق تثبيت بطانة HDPEعمق الخندق 0.9 متر، وعرض القاع 0.5 متر، وميل الجوانب 1.5 أفقي: 1 رأسي. عمق غرس البطانة 0.75 متر. مادة الردم: طين مضغوط (95% بروكتر). سماكة غطاء التربة 0.3 متر.
حساب:مقاومة السحب = 15 كيلو نيوتن/متر (بناءً على زاوية احتكاك التربة 28 درجة، وزاوية التماس بين البطانة والتربة 12 درجة). المقاومة المطلوبة = 7 كيلو نيوتن/متر (شد المنحدر). معامل الأمان = 2.1 (مقبول).
النتائج بعد 5 سنوات:لم يحدث أي انزلاق للبطانة. لم تظهر أي علامات تلف في خندق التثبيت. توضح هذه الحالة أن تصميم خندق التثبيت المناسب لبطانة البولي إيثيلين عالي الكثافة مع مرساة التربة كافٍ للمنحدرات بنسبة 3 أفقي: 1 رأسي.
الأسئلة الشائعة: تفاصيل تصميم خندق تثبيت بطانة البولي إيثيلين عالي الكثافة
س1: ما هو الحد الأدنى للعمق لخندق تثبيت بطانة البولي إيثيلين عالي الكثافة؟
0.6 متر (قدمان) للتطبيقات ذات الشد المنخفض (المناطق المستوية، وبطانات البرك). بالنسبة للمنحدرات أو الرياح العاتية، يجب زيادة الطول إلى 0.9-1.2 متر (3-4 أقدام).
س2: كيف يتم حساب مقاومة السحب لخندق التثبيت؟
مقاومة الانسحاب = طول التضمين × احتكاك واجهة البطانة بالتربة × الإجهاد الطبيعي الناتج عن الردم. للتصميم، استخدم عامل الأمان ≥ 2 ضد قوة التوتر المحسوبة. يعد هذا أمرًا أساسيًا في تفاصيل تصميم خندق تثبيت بطانة HDPE.
س3: متى يجب استخدام دعامة خرسانية بدلاً من خندق تثبيت التربة؟
مطلوب دعامة خرسانية ثابتة لـ: المنحدرات الأكثر انحدارًا من 3H:1V، والأغطية العائمة (رفع الرياح)، والمناطق ذات الاحتكاك الضعيف للتربة (الرمال، والطمي)، والتطبيقات التي تتطلب تثبيتًا إيجابيًا (مثل البطانات المغمورة).
س4: ما هي أفضل مادة ردم لخندق التثبيت؟
يوفر الطين المضغوط (بكثافة بروكتور ≥ 95%) أعلى مقاومة للاحتكاك. يتطلب الرمل تغليفًا بنسيج أرضي لمنع انتقال الجزيئات الدقيقة. يمكن استخدام الردم الحبيبي للتصريف، ولكنه يتميز بمقاومة أقل للسحب.
س5: ما هو طول التثبيت المطلوب للبطانة في الخندق؟
الحد الأدنى 0.5 متر (1.5 قدم). في التطبيقات ذات الشد العالي، يُنصح بزيادة المسافة إلى 0.75-1.0 متر (2.5-3.3 قدم). زيادة طول التثبيت تزيد من مقاومة السحب بشكل متناسب.
س6: هل تعمل الأغشية الجيولوجية ذات الملمس الخاص على تحسين أداء خندق التثبيت؟
نعم. يزيد الغشاء الأرضي المحكم من زاوية الاحتكاك بين السطحين بمقدار 5-10 درجات مقارنة بالسطح الأملس، مما يزيد من مقاومة السحب بنسبة 30-50% لنفس أبعاد الخندق.
س7: ما هو عمق التربة المطلوب لتغطية خندق التثبيت؟
يجب أن يكون طول البطانة 0.3 متر (12 بوصة) على الأقل لحمايتها من التعرض للأشعة فوق البنفسجية والتلف الميكانيكي وحفر الحيوانات. وللحماية من الصقيع، يجب تمديدها إلى ما دون عمق الصقيع.
س8: كيف يتم منع تلف البطانة أثناء ضغط الردم؟
ضع الطبقة الأولى (150 مم) يدويًا. استخدم معدات دك خفيفة (لوحة اهتزازية، ≤ 500 كجم) للطبقات اللاحقة. لا تُشغّل المدحلات الثقيلة مباشرةً فوق البطانة في الخندق.
س9: ما هو عامل الأمان النموذجي لتصميم خندق التثبيت؟
الحد الأدنى لمعامل الأمان هو 1.5 في الظروف الساكنة، و2.0 في الظروف الديناميكية (الرياح، الزلازل) أو التطبيقات الحرجة. المعيار الصناعي لتصميم خنادق تثبيت بطانة البولي إيثيلين عالي الكثافة هو معامل أمان ≥ 2.
س10: هل يمكن أن يكون خندق التثبيت بمثابة خندق تصريف أيضًا؟
غير مُوصى به. يتم ضغط التربة المُستخدمة في ردم خندق التثبيت (نفاذية منخفضة) لزيادة الاحتكاك إلى أقصى حد. تتطلب خنادق التصريف ردمًا مفتوح التدرج. ميزات منفصلة.
